TFT液晶显示屏内部结构图和模组的组成

1、TFT液晶屏内部结构图

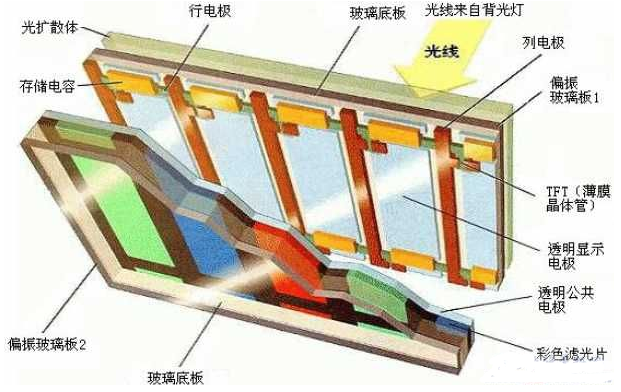

TFT液晶屏内部结构切面图，从图中可以看出液晶屏由光扩散体、存储电容、行列电极、玻璃底板、偏振玻璃板、TFT、透明显示电极、透明公共电极、彩色滤光片构成，液晶则位于图6中透明显示电极与透明公共电极之间,下面将逐一介绍各部件的作用。

●光扩散体：背光灯发出的光线通过光扩散体后，可以均匀地分布到各个像素点;

●存储电容：其容量约为0.5PF，它的两极与透明显示电极/透明公共电极相接, 由于透明显示电极与透明公共电极间的容量约为0.1PF，它无法将充得的电压保持到下一次更新画面的时候（如刷新率为60HZ时，保持时间约为16MS）,所以，需借助存储电容予以保持;

●TFT：薄膜晶体管,是开关器件,决定液晶是否充电(薄膜晶体管只起通或断的作用,当薄膜晶体管处于开时, 从其源极输出电压，给液晶及存储电容充电, 充电电压的高低,由液晶屏驱动电路决定);

●行电极：扫描电极,也称栅极母线，与各子像素内薄膜晶体管的栅极相连;

●列电极：信号电极,也称漏极母线，与各子像素内薄膜晶体管的漏极相连;

●玻璃底板：用于隔离;

●偏振玻璃板：即偏光板,内层偏振玻璃板1呈水平开口，外层偏振玻璃板2呈垂直开口;

●透明显示电极：与各薄膜晶体管源极相接,与透明公共电极共同形成充电电极,对各子像素点内的液晶进行充电；

●彩色滤光片：又称彩色滤色片，是一片由很多电晶体构成的玻璃，液晶屏要显示一幅彩色图像,通常在透明公共电极与偏振玻璃板2之间加一彩色滤光片来实现,当光线穿透液晶层后,再通过彩色滤光片,由于彩色滤光片在水平方向上呈红、绿、兰三种颜色相间排列, 该R、G、B三种颜色分成独立的三个点,每个点对应一个子像素,相邻R、G、B三个点则拥有不同的灰度变化同时构成了一个像素,众多拥有不同灰度变化的像素，由空间相加混色原理，便使我们可以看到一幅彩色的画面.

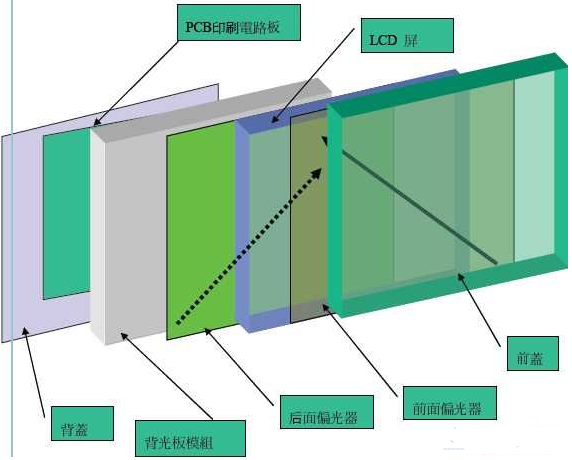

2、TFT-LCD模組的組成
